说到真空波纹管，咱们得好好聊聊它的主体材质和结构设计。这个东西看着不起眼，但里面的门道可真不少。 真空波纹管的主体材质，常用的有不锈钢304、316L、哈氏合金、钛合金这些。不同的工况选不同的材料，这一点很关键。比如说304不锈钢，在一般的真空环境下表现就挺稳定，性价比也比较高，很多常规的真空设备上都能看到它的身影。316L呢，因为加了钼元素，抗点蚀能力更强一些，在一些有腐蚀性气体的环境里用得比较多。要是碰到比较严苛的工况，比如高温、强酸强碱，那就得考虑哈氏合金或者钛合金了，这些材料的耐受能力确实更突出。 再说结构设计，真空波纹管的核心就是那个波纹部分。波纹的形状、层数、壁厚，这些参数都是经过反复计算和验证的。波纹的设计直接影响到管子的弹性、疲劳寿命和耐压能力。一般来说，波纹管的波峰和波谷之间的过渡要做得圆滑，不能有尖锐的棱角，不然在反复变形的时候容易出现应力集中，时间长了就可能出问题。 整根管子通常由波纹段和两端的直管段组成。直管段的作用是连接管道系统，端面一般会做成法兰连接或者焊接连接的形式。焊接连接的密封性相对更好一些，法兰连接呢，安装拆卸比较方便，维修的时候省事儿。 还有一个设计细节值得说一下，就是波纹管的层数。层数越多，补偿量越大，但同时壁厚也会增加，整体的柔韧性会有所下降。所以在设计的时候，工程师需要在补偿量和柔韧性之间找到一个平衡点，根据实际使用需求来确定层数。 总体来看，真空波纹管的材质选择和结构设计，都是围绕着"在真空环境下长期稳定工作"这个核心目标来的。每一个参数的确定，背后都有大量的实验数据支撑。选对了材料、设计好了结构，这个管子才能在真空系统里踏踏实实地干活。
真空波纹管在实际使用中，经常会接触到各种各样的介质，有气体、有液体、有腐蚀性的、有非腐蚀性的。耐腐蚀性能好不好，直接决定了波纹管能用多久、能不能用在特定的工况里。 不锈钢材质的波纹管，在一般的真空环境下耐腐蚀性能是比较好的。304不锈钢对大部分有机酸、无机酸都有不错的抵抗能力，在干燥的气体环境中表现稳定。但如果碰到含有氯离子的环境，比如盐酸、海水，304就可能出现点蚀或者应力腐蚀开裂，这时候就得换成316L或者更好的材料。 哈氏合金C-276在耐腐蚀方面的表现相当突出，对盐酸、硫酸、磷酸等多种强酸都有很好的耐受性，在一些化工真空系统中用得比较多。它的缺点就是价格比较高，所以一般只在确实需要的工况下才会选用。 钛合金的耐腐蚀性能也很有特点，特别是对氧化性介质（比如硝酸、含氯的氧化性溶液）的抵抗能力很强。在海水淡化、氯碱工业的真空系统中，钛合金波纹管是比较常见的选择。 说到工况适配性，这个就更实际了。每一种工况对波纹管的要求都不一样。在半导体行业的真空系统中，要求波纹管的颗粒度低、放气率低，材质一般选316L不锈钢，表面做电解抛光处理。在化工行业，可能需要同时考虑耐腐蚀和耐高温，哈氏合金或者镍基合金就是比较合适的选择。在食品、制药行业，要求材质符合卫生标准，容易清洗消毒，316L不锈钢依然是主流选择。 在选型的时候，不能光看材质手册上的数据，还要结合实际工况中的介质成分、温度、压力、使用寿命等因素综合判断。有经验的工程师会把这些因素都考虑进去，选出既能满足使用要求、性价比又合理的波纹管方案。合适的材质配上合适的工况，真空波纹管才能在各自的岗位上长期稳定地发挥作用。
真空波纹管的使用温度范围，是选型时必须重点考虑的一个参数。不同材质的波纹管，能适应的温度范围差别还是挺大的。 以常用的304不锈钢波纹管为例，它的适用温度范围大致在-196℃到400℃之间。在这个范围内，304不锈钢的力学性能和化学稳定性都能保持在比较好的水平。液氮温度（-196℃）下，304不锈钢依然有不错的韧性，不会发生脆性断裂，所以在低温真空系统中也能用。 316L不锈钢的温域和304差不多，但在高温段的表现稍微好一点，因为钼元素的加入提高了材料的高温强度。哈氏合金的适用温度范围更宽，在一些高温氧化性或还原性气氛中，能在600℃以上的环境中长期工作。钛合金呢，在低温环境下表现出色，特别适合超低温真空系统。 除了温度，环境适应性也很重要。真空波纹管在不同的环境条件下，面临的挑战是不一样的。在洁净环境中，比如半导体、航天领域，波纹管的放气率要控制得很低，不能释放出太多的气体分子，否则会影响真空度。这就要求材料本身的纯度要高，加工过程中要做好清洁处理。 在有辐射的环境中，比如核工业、空间应用，材料的抗辐射性能就成了关键指标。普通的不锈钢在强辐射下可能会出现性能退化，需要选用专门的抗辐射材料。 在高振动环境中，波纹管的疲劳寿命就成了重点关注的对象。反复的振动会加速波纹管的疲劳损耗，设计时需要留出足够的安全余量。 总的来说，真空波纹管的温域适配和环境适应性，需要根据具体的使用场景来综合评估。选对了材质和规格，才能让波纹管在各种环境下都能稳定可靠地工作。
刚才说了波纹管能补偿位移，但你可能不知道，它能补偿的位移可不只是一个方向的。真空波纹管的位移补偿形式是多维度的，咱一个一个来看。 轴向位移补偿，这是波纹管常见的补偿形式。所谓轴向，就是沿着管道轴线方向的伸缩。前面也提到了，管道热胀冷缩主要就是轴向的位移，波纹管通过自身的拉伸和压缩来吸收这种位移。轴向补偿量一般是波纹管各种补偿形式中比较大的一种。 横向位移补偿，就是垂直于管道轴线方向的偏移。这种位移通常是由设备振动、基础沉降、管道安装偏差等原因引起的。波纹管通过整体的弯曲变形来吸收横向位移。横向补偿量相对轴向来说要小一些，但在很多实际工况中，横向位移也是需要考虑的。 角向位移补偿，也叫偏转补偿。当两段管道不在同一条直线上，存在一个夹角的时候，波纹管就需要通过角向变形来适应这种偏差。就好比你把一根吸管掰弯一点，吸管本身就能承受这种角度变化。波纹管的角向补偿能力，取决于它的长度和壁厚，管子越长、壁越薄，角向补偿能力就越强。 在实际应用中，这三种位移往往不是单独出现的，而是同时存在的。比如一根管道既有热胀冷缩的轴向位移，又有设备振动引起的横向位移，还有安装误差导致的角向偏差。这时候就需要用到复式波纹管或者组合式补偿器，把多种补偿功能集成在一起。 工程师在选型的时候，会根据实际工况中各种位移的大小和方向，计算出需要的补偿量，然后选择合适的波纹管规格和组合形式。选对了补偿形式，管道系统才能在各种工况下都保持安全稳定的运行状态。

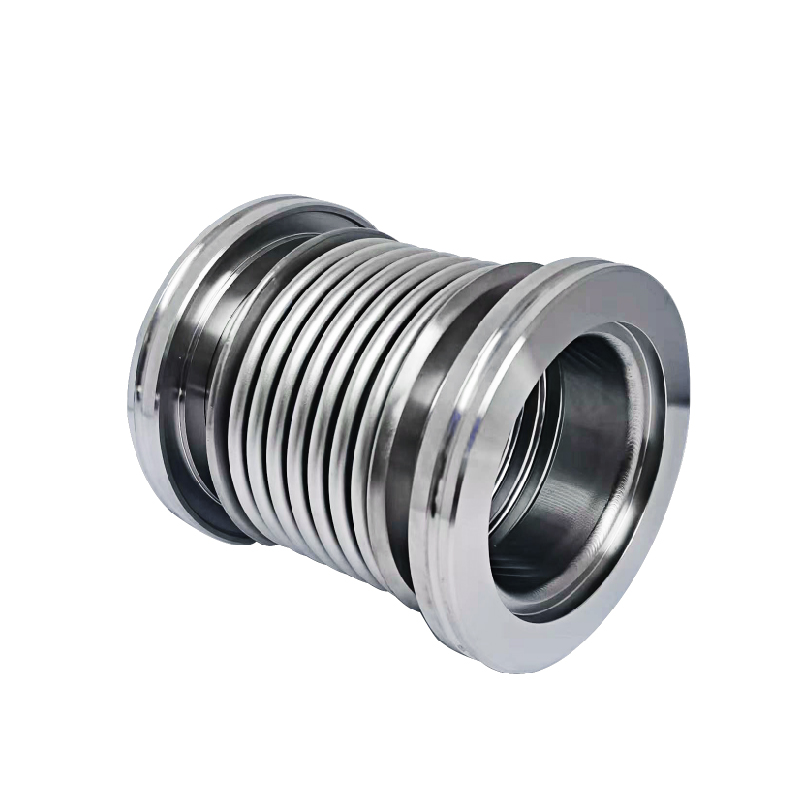

真空波纹管有一个非常重要的功能，就是位移补偿。这个功能听起来好像挺专业的，但其实原理并不复杂，咱用大白话来讲一讲。 在很多真空设备中，管道系统会因为温度变化、设备振动、安装误差等原因产生位移。比如说，一台真空炉在加热和冷却的过程中，管道会热胀冷缩，产生轴向的伸缩。如果管道是刚性连接的，这种伸缩就会在管道上产生很大的应力，时间长了可能导致管道变形、焊缝开裂，甚至设备损坏。 真空波纹管就像一个"弹性关节"，装在管道中间，专门用来吸收这些位移。当管道因为温度变化伸长的时候，波纹管就被拉伸，波纹之间的间距变大；当管道缩短的时候，波纹管就被压缩，波纹之间的间距变小。通过这种反复的伸缩变形，波纹管把管道上的应力给消化掉了，保护了整个系统。 这个作用原理，其实就是利用了波纹管自身的弹性变形能力。波纹的形状就像一系列的弹簧串联在一起，每一个波纹都可以产生一定的变形量，把所有波纹的变形量加在一起，就是整根波纹管的补偿量。 位移补偿功能在真空系统中的作用非常明显。有了波纹管，管道系统就不需要设计复杂的膨胀节或者预留很大的安装间隙，简化了系统设计，也降低了安装难度。在一些大型真空设备上，比如半导体生产线上的真空传输系统，波纹管的位移补偿功能几乎是不可或缺的。 值得一提的是，波纹管在补偿位移的同时，还要保证真空密封不被破坏。这就对波纹管的设计和制造提出了比较高的要求——既要有足够的柔性来吸收位移，又要有足够的强度来承受内压和外压，同时还要保持良好的气密性。能把这几点都做好，才算是一根合格的真空波纹管。

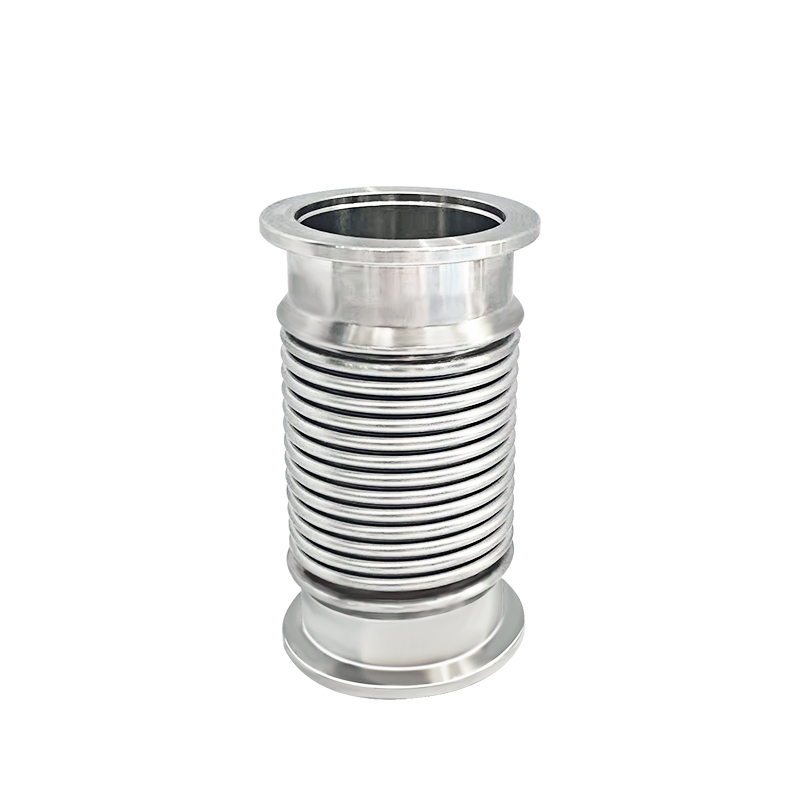

真空波纹管的密封性能，可以说是它能不能用好的关键指标。毕竟是在真空环境下工作，哪怕有一点点泄漏，都可能导致整个系统的真空度下降，影响设备的正常运行。 咱们先说说密封性能是怎么保证的。真空波纹管的密封主要靠两个地方：一个是波纹管本身的焊缝，一个是两端的连接部位。波纹管的焊缝一般采用TIG焊接，也就是氩弧焊，这种焊接方式的焊缝质量比较高，气孔、夹渣这些缺陷比较少。焊接完成之后，还需要经过严格的质量检验，确保焊缝的气密性达到要求。 两端的连接部位，如果是法兰连接，就靠密封垫片来实现密封。常用的垫片材料有紫铜垫、不锈钢缠绕垫、金属O型圈等等。如果是焊接连接，那密封就靠焊缝本身来保证了。 说完密封，咱再聊聊检漏技术。检漏是验证密封性能的重要手段。真空波纹管常用的检漏方法有这么几种： 氦质谱检漏是目前比较常用的一种，灵敏度很高，能检测到非常微小的泄漏。原理是用氦气作为示漏气体，喷在可疑的部位，如果有泄漏，氦气就会被吸入真空系统，然后被质谱仪检测到。这种方法既准确又可靠，在真空设备的检漏中应用很广泛。 还有一种是气密性试验，就是给波纹管充入一定压力的气体（通常是氮气），然后在外面涂上检漏液，观察有没有气泡产生。这种方法比较简单直观，适合在生产过程中做初步检验。 对于一些要求特别高的场合，还会用到累积检漏法，就是在真空状态下，通过监测真空度随时间的变化来判断有没有泄漏。如果真空度长时间保持稳定，说明密封性能良好；如果真空度持续下降，那就说明存在泄漏，需要进一步排查。 检漏这件事，贯穿了真空波纹管从生产到使用的全过程。出厂前要检，安装后要检，使用过程中也要定期检。只有把检漏工作做到位，才能确保真空波纹管在实际运行中不掉链子。
